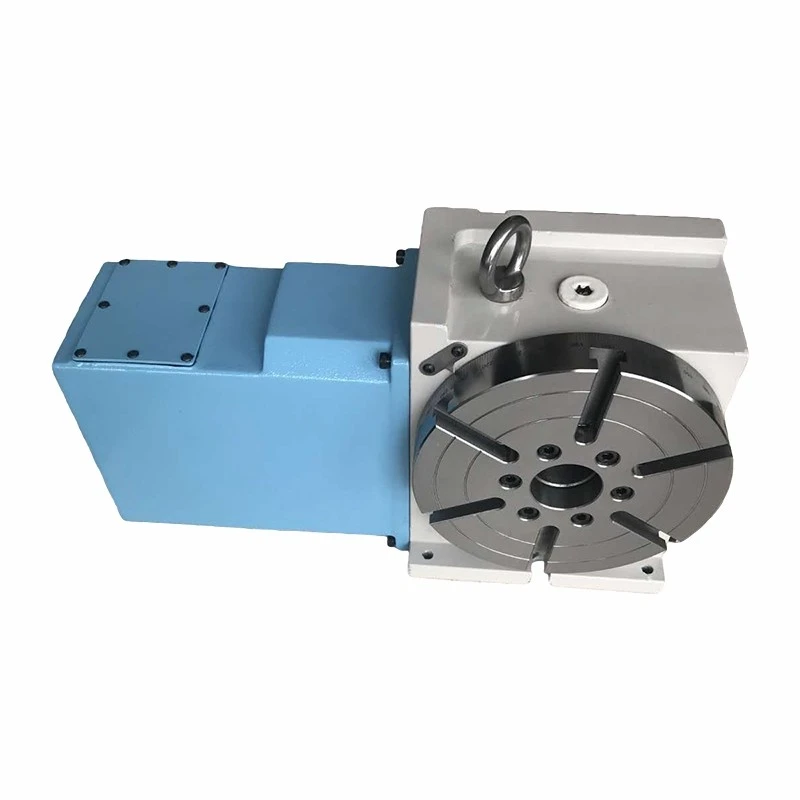

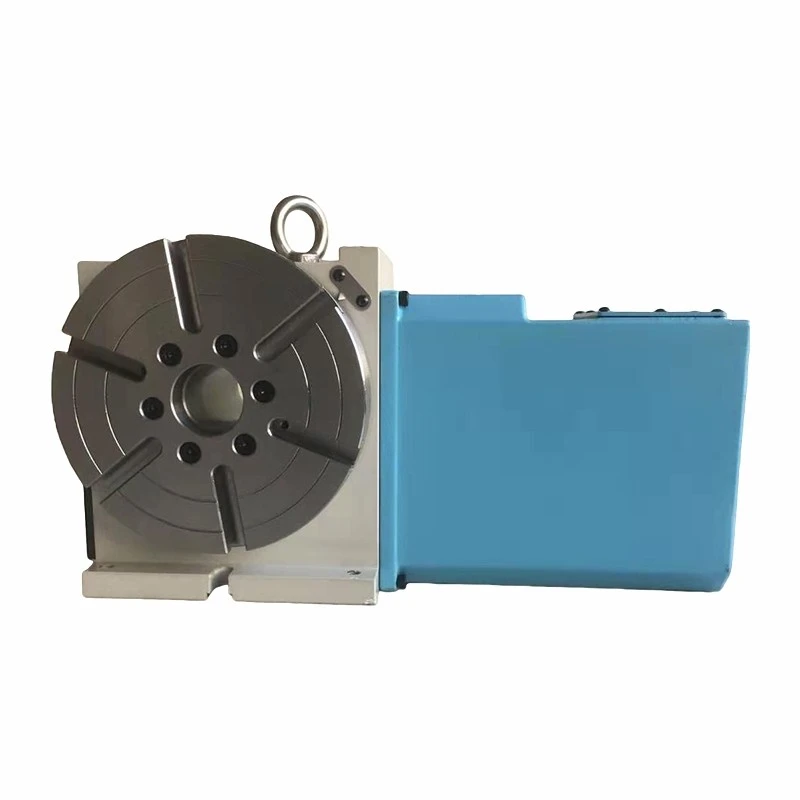

Característiques del producte:

La taula giratòria del quart eix d'alta precisió adopten coixinets radials-axials. L'engranatge de cuc està disponible en materials de coure i acer aliat. Entre ells, els engranatges de cuc d'acer aliat ofereixen una resistència al desgast superior i un parell superior en comparació amb els de coure, cosa que els fa més resistents al desgast induït per la càrrega-quan s'apliquen a l'eix d'inclinació de les màquines de 4 eixos.

1. Alta precisió: equipat amb conjunts d'engranatges de cuc de plom doble{-fabricats en japonès. El material de l'engranatge de cuc ofereix una major resistència al desgast i una vida útil més llarga.
2. Alta rigidesa: adopta coixinets radials-axials, que poden gestionar fàcilment operacions de tall de-resistents.
3.Versatilitat: inclou un disseny d'-obertura gran en tots els models, que permet aplicacions d'aparells més flexibles.
4. Rendiment impermeable: disseny de xapa metàl·lica totalment impermeable amb una classificació impermeable d'IP65 o superior.
5.Disseny estètic: l'acabat exterior de pintura-s'aplica a tots els models, incorporant la nova estètica de l'artesania mecànica.

Dimensió:

Model	A	B	C	D	E	F	G	H	I	J	K	L	M	Φ	P	D
SKQ-12160	132	233	200	183	13	18	125	16.5	18	8	10	147	92.5	Φ160	210	Φ32
SKQ-12200	132	233	200	183	13	18	135	20	18.5	8.5	12	147	93	Φ200	230	Φ42

Cablejat del cable:

La taula giratòria de 4t eix d'alta precisió té un cable de 2 pins i 2 cables (blancs) aquí:
El cable de 2 pins és per a l'interruptor de casa (tipus NC), té 2 cables:
marró i blau

(si el vostre controlador cnc necessita 0v com a senyal d'entrada de casa, connecteu el blau a 0v i el marró al senyal d'entrada de casa)

(si el vostre controlador cnc necessita 24v com a senyal d'entrada de casa, connecteu-lo marró a 24v i blau al senyal d'entrada de casa)

Els dos cables blancs són per a les vàlvules solenoides de FRE DC24V + , - POTÈNCIA. El fre és de tipus obert normal, quan es premeu l'aire
solenoide actiu, el fre funciona.

Brida del motor:

La brida de muntatge predeterminada de la taula rotativa del quart eix d'alta precisió és de 80 * 80 mm, PCD és Φ90

Si el servomotor és d'una altra empresa i la dimensió és diferent, poseu-vos en contacte amb nosaltres.

Relació de transmissió:

La relació d'engranatges SKQ-12160 és 1:60

La relació d'engranatges SKQ-12200 és 1:72

Configuració dels paràmetres del controlador TAC2004M:

Ja configurem la relació d'engranatges electrònics al servocontrolador, només cal que configureu el paràmetre d'estat del controlador CNC núm. 33 Bi3=1
